此設備用于動力電池頂蓋與殼體之間的激光焊接以及電池側縫與頂縫的激光焊接，實現頂蓋與殼體之間的密封性。
焊接機系列 PB-SM 功率：1000-1500W單模，環形光斑1500+1500 按需定制
更多精彩請點擊觀看視頻
● 左右雙工位設計，一次裝夾，自動旋轉焊接4個面
● 夾具兼容性強，幾乎兼容現有所有產品（僅需更換幾個夾具零件）
● 模塊設計，換型時間短、零件少、成本低
● 可單獨獨立工作，也可融入到客戶的自動化生產線

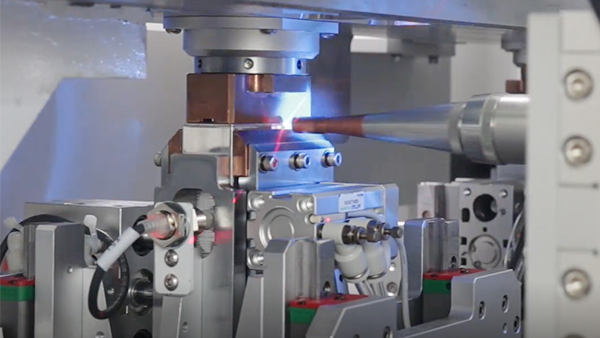

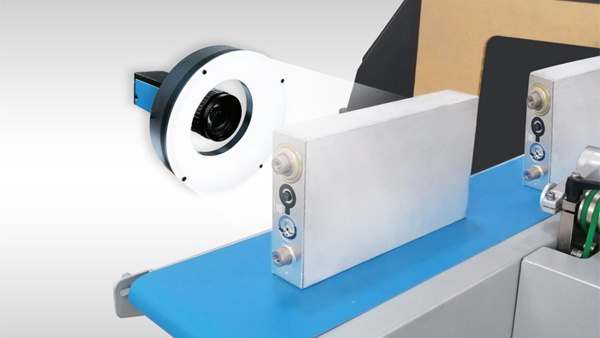

左右雙工位設計，采用CCD視覺系統，有效捕捉焊接軌跡，焊接精度高，焊接質量好
可通過簡單調整或不做調整兼容不同規劃的產品；固定式定位治具，基準統一，焊接質量穩定，定位機構隨動設計，防止刮傷電池表面
模塊化設計，換型時間短、零件少、成本低，保護蓋內循環，自動切換，換料不停機
可單獨布局獨立工作，也可融入到客戶的自動化生產中
技術參數
設備型號 | PB-SM |
工作方式 | 左右雙工位 |
激光功率 | 1000-1500單模，環形光斑1500+1500 |
工作臺各軸行程 | 1000*200*200mm |
各軸重復定位精度 | ±0.02mm |
焊接方式 | 側焊/立焊 |
瞄準定位 | 紅光、CCD監視系統 |
控制系統 | 工業PC+PLC控制，可實現軌跡運動，如直線、圓、方形、及直線與圓弧組成的任意圖形 |
外形尺寸 | 1700mm×1400mm×1750mm |
樣品展示
